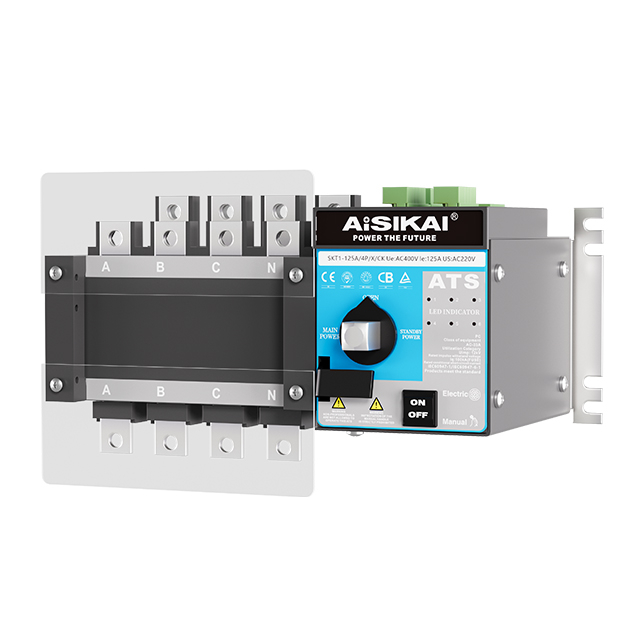

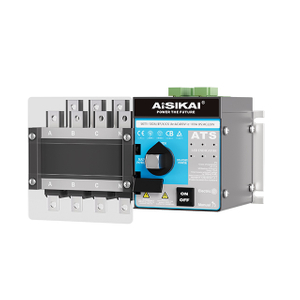

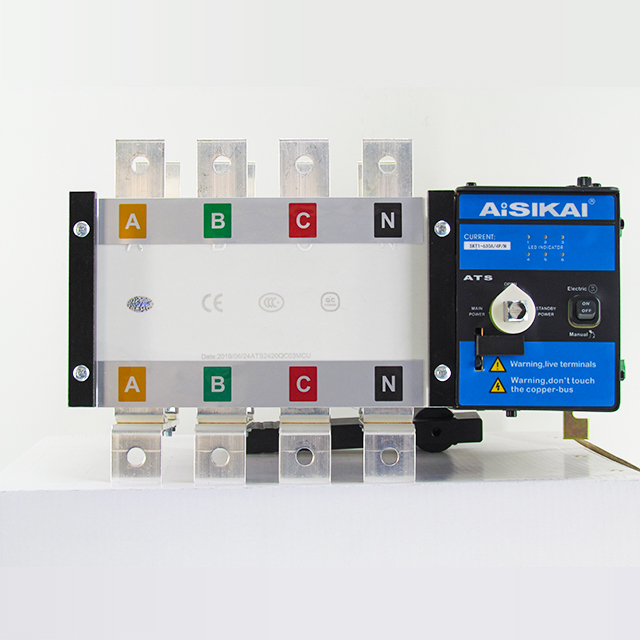

سلسلة SKT مفتاح النقل التلقائي (ATS) هو الجيل الثالث من الجيل الثالث. انها من فئة الكمبيوتر (بنية قطعة واحدة). يمكن لـ SKT Standard Type التعامل مع التيار من 20A إلى 3200A. هو - هي يصل إلى الأعلى AC-33A استخدم الفصل.
المعايير
IEC60947-6-1
سمات
باستخدام مؤشرات LED لظروف العمل
الصمامات الخارجية القابلة للاستبدال ، سهل للصيانة
مدمج يمكن لوحدة التحكم ذات البرامج الدقيقة (MCU) اكتشاف الجهد
أشرطة النحاس مطلية بالفضة ولها نقاء عالي
بنية من قطعة واحدة على جانب الحمل
تصميم ثلاثة أقسام (أنا - 0 - الثاني)
موقف صفر لقطع القوى المزدوجة
محطات الأسلاك قابلة للتوصيل
التعشيق الميكانيكي والتعشيق الكهربائي
سلسلة SKT مفتاح النقل التلقائي (ATS) هو الجيل الثالث من الجيل الثالث. انها من فئة الكمبيوتر (بنية قطعة واحدة). يمكن لـ SKT Standard Type التعامل مع التيار من 20A إلى 3200A. هو - هي يصل إلى الأعلى AC-33A استخدم الفصل.
المعايير
IEC60947-6-1
سمات
باستخدام مؤشرات LED لظروف العمل
الصمامات الخارجية القابلة للاستبدال ، سهل للصيانة
مدمج يمكن لوحدة التحكم ذات البرامج الدقيقة (MCU) اكتشاف الجهد
أشرطة النحاس مطلية بالفضة ولها نقاء عالي
بنية من قطعة واحدة على جانب الحمل
تصميم ثلاثة أقسام (أنا - 0 - الثاني)
موقف صفر لقطع القوى المزدوجة
محطات الأسلاك قابلة للتوصيل
التعشيق الميكانيكي والتعشيق الكهربائي
تصنيف الإطار الحالي inm | 160A | 250A | 630A | ||
التصنيف الحالي In | 125A | 160A | 250A | 400A | 630A |
التيار الحراري التقليدي إيث | 63،80،100،125،140،150،160a | 160،180،200،225،250a | 160،180،200،225،250،315،350،400،500،630a | ||
جهد العزل المقدر من شريط النحاس واجهة المستخدم | 660 فولت | ||||
تصنيف الدافع الصدد لجهد الجهد Uimp | 6 كيلو فولت | ||||
جهد التشغيل المصنوع من شريط النحاس UE | AC400V | ||||
استخدم الفئة | AC-33A | ||||
تصنيف تشغيل التيار من شريط النحاس أي | 10،16،20،25،32،40،50 ،63،80،100،125،140،150،160 ،180،200،225،250،315،350،400،500،630a | ||||
تصنيف القدرة على صنع | 10ie | ||||
قدرة كسر في التصنيف | 10ie | ||||
الحد الأقصى المقدر تيار الدائرة القصيرة | 13KA | 35KA | |||
نقل الوقت | 1.2s | 0.6s | |||
جهد تشغيل طاقة التحكم نحن | AC220V (الجهد الخاص DC24V ، DC110V ، DC220V ، AC110V ، AC280V) | ||||
يبدأ | 40W | 325W | |||
طبيعي | 18W | 62W | |||
وزن | 5.3 كجم | 5.5 كجم | 7 كجم | 17 كجم | 17.5 كجم |
تصنيف الإطار الحالي inm | 1600A | 3200A | |||||
التصنيف الحالي In | 800A | 1000A | 1250A | 1600A | 2000 أ | 2500A | 3200A |
التيار الحراري التقليدي إيث | 800،1000،1250،1600a | 2000،2500،3200a | |||||
جهد العزل المقدر من شريط النحاس واجهة المستخدم | 800V | ||||||
تصنيف الدافع الصدد لجهد الجهد Uimp | 8kV | ||||||
جهد التشغيل المصنوع من شريط النحاس UE | AC400V | ||||||
استخدم الفئة | AC-33A | ||||||
تصنيف تشغيل التيار من شريط النحاس أي | 800،1000،1250،1600 ،2000،2500،3200a | ||||||
تصنيف القدرة على صنع | 10ie | ||||||
قدرة كسر في التصنيف | 10ie | ||||||
الحد الأقصى المقدر تيار الدائرة القصيرة | 50KA | 75KA | |||||
نقل الوقت | 1.2s | 2.4S | |||||
جهد تشغيل طاقة التحكم نحن | AC220V (الجهد الخاص DC24V ، DC110V ، DC220V ، AC110V ، AC280V) | ||||||
يبدأ | 355W | 400W | 440W | 600W | |||
طبيعي | 74W | 90W | 98W | 120W | |||
وزن | 37 كجم | 44 كجم | 98 كجم |
تصنيف الإطار الحالي inm | 160A | 250A | 630A | ||
التصنيف الحالي In | 125A | 160A | 250A | 400A | 630A |
التيار الحراري التقليدي إيث | 63،80،100،125،140،150،160a | 160،180،200،225،250a | 160،180،200،225،250،315،350،400،500،630a | ||
جهد العزل المقدر من شريط النحاس واجهة المستخدم | 660 فولت | ||||
تصنيف الدافع الصدد لجهد الجهد Uimp | 6 كيلو فولت | ||||
جهد التشغيل المصنوع من شريط النحاس UE | AC400V | ||||
استخدم الفئة | AC-33A | ||||
تصنيف تشغيل التيار من شريط النحاس أي | 10،16،20،25،32،40،50 ،63،80،100،125،140،150،160 ،180،200،225،250،315،350،400،500،630a | ||||
تصنيف القدرة على صنع | 10ie | ||||
قدرة كسر في التصنيف | 10ie | ||||
الحد الأقصى المقدر تيار الدائرة القصيرة | 13KA | 35KA | |||
نقل الوقت | 1.2s | 0.6s | |||
جهد تشغيل طاقة التحكم نحن | AC220V (الجهد الخاص DC24V ، DC110V ، DC220V ، AC110V ، AC280V) | ||||
يبدأ | 40W | 325W | |||
طبيعي | 18W | 62W | |||
وزن | 5.3 كجم | 5.5 كجم | 7 كجم | 17 كجم | 17.5 كجم |
تصنيف الإطار الحالي inm | 1600A | 3200A | |||||
التصنيف الحالي In | 800A | 1000A | 1250A | 1600A | 2000 أ | 2500A | 3200A |
التيار الحراري التقليدي إيث | 800،1000،1250،1600a | 2000،2500،3200a | |||||
جهد العزل المقدر من شريط النحاس واجهة المستخدم | 800V | ||||||
تصنيف الدافع الصدد لجهد الجهد Uimp | 8kV | ||||||
جهد التشغيل المصنوع من شريط النحاس UE | AC400V | ||||||
استخدم الفئة | AC-33A | ||||||
تصنيف تشغيل التيار من شريط النحاس أي | 800،1000،1250،1600 ،2000،2500،3200a | ||||||
تصنيف القدرة على صنع | 10ie | ||||||
قدرة كسر في التصنيف | 10ie | ||||||
الحد الأقصى المقدر تيار الدائرة القصيرة | 50KA | 75KA | |||||
نقل الوقت | 1.2s | 2.4S | |||||
جهد تشغيل طاقة التحكم نحن | AC220V (الجهد الخاص DC24V ، DC110V ، DC220V ، AC110V ، AC280V) | ||||||
يبدأ | 355W | 400W | 440W | 600W | |||
طبيعي | 74W | 90W | 98W | 120W | |||
وزن | 37 كجم | 44 كجم | 98 كجم |
1. ماذا ستعمل ATS عند حدوث انقطاع التيار الكهربائي؟
بشكل عام ، ستنتقل ATS إلى قوة الاستعداد عند فشل قوة الأداة المساعدة (الطاقة الرئيسية).
أيضًا ، ستنتقل ATS إلى طاقة الأداة المساعدة عند عودة الطاقة في الأداة المساعدة. بهذه الطريقة ، يضمن ATS
لديك القوة المستمرة.
2. ما هو جهد التحكم الآخر إلى جانب 220 فولت AC؟
تتوفر AC110V ، AC280V ، DC24V. يرجى استشارةنا للحصول على الفولتية الأخرى.
3. هل يمكنني تشغيل هذا ATS يدويًا؟
نعم ، لدى ATS لدينا الوضع الكهربائي واليدوي (قابل للتبديل باستخدام الزر الأسود في اللوحة الأمامية) ،
يمكنك تشغيل ATS لدينا باستخدام معالج.
4. ماذا تتضمن قائمة الملحقات؟
SCEWs والبراغي. زوج من لوحات حماية السلامة ؛ معالج للعملية اليدوية.
5. هل يجب أن تعمل ATS مع وحدة تحكم ATS للنقل التلقائي؟
لا ، إن استخدام ATS وحده يكفي للنقل التلقائي بين مصدرين للطاقة.
ولكن مع وحدة تحكم ATS ، المزيد من الوظائف يمكن تحقيقه مثل التأخير قبل النقل ، الكشف عن الجهد ،
التواصل وما إلى ذلك.
